Lüftung & ABC-Filter: Wie saubere Luft im Schutzraum funktioniert

Man kann Wände aus einem Meter Stahlbeton gießen – und trotzdem keinen funktionierenden Schutzraum haben. Denn das schwierigste Element ist nicht die Hülle, sondern die Luft darin. Ein Schutzraum muss atmen, ohne dass das, wovor er schützen soll, mit hineinkommt. Genau das leistet die Lüftung mit ABC-Filter – das eigentliche Herzstück, an dem sich entscheidet, ob ein Raum nur dicht oder tatsächlich sicher ist.

Dieser Beitrag erklärt, wie die Luftversorgung funktioniert, was ein ABC-Filter kann, warum Überdruck so wichtig ist und worauf Sie bei der Technik achten sollten – ohne Fachchinesisch, aber mit dem nötigen Tiefgang.

Warum Luft das eigentliche Problem ist

Ein geschlossener Raum ist schnell ausgeatmet. Schon wenige Personen verbrauchen den Sauerstoff in einem dichten Raum innerhalb kurzer Zeit. Ein Schutzraum braucht deshalb eine kontinuierliche Zufuhr von Frischluft – aber eben nicht von beliebiger Luft, sondern von gefilterter. Und er muss verhindern, dass ungefilterte Luft durch die kleinste Undichtigkeit eindringt.

Damit hat die Lüftung zwei Aufgaben, die sich auf den ersten Blick widersprechen: Luft hereinlassen und gleichzeitig Luft draußen halten. Genau dieser scheinbare Widerspruch ist der Grund, warum die Luftversorgung das technisch anspruchsvollste Element eines Schutzraums ist – und der Punkt, an dem sich gute von schlechter Ausführung am deutlichsten unterscheidet. Wie die Lüftung beides zugleich schafft, zeigt das Funktionsprinzip.

Das Funktionsprinzip in vier Schritten

So lässt sich die Aufgabe in vier klare Schritte zerlegen – das macht das ganze Thema greifbar.

Schritt 1: Ansaugen

Über einen geschützten Einlass wird Außenluft angesaugt. Der Einlass ist so ausgeführt, dass grober Schmutz, Regen und Schwebstoffe nicht direkt eindringen – die erste, grobe Barriere.

Schritt 2: Filtern

Die angesaugte Luft strömt durch den ABC-Filter, der sie von gefährlichen Partikeln und Stoffen reinigt. Erst nach dieser Stufe gilt die Luft als sicher und wird in den Raum geleitet.

Schritt 3: Überdruck aufbauen

Weil mehr gefilterte Luft hinein- als unkontrolliert hinausströmt, entsteht im Raum ein leichter Überdruck. Dieser Überdruck ist der eigentliche Trick: Er sorgt dafür, dass Luft nach außen drückt – und nicht ungefiltert nach innen.

Schritt 4: Kontrolliert abführen

Über ein Überdruckventil entweicht die verbrauchte Luft kontrolliert nach außen. So bleibt der Kreislauf in Bewegung, ohne dass an irgendeiner Stelle ungefilterte Luft eindringen kann.

Was der ABC-Filter wirklich leistet

Der Begriff „ABC“ steht für die drei Gefahrenarten, gegen die der Filter wirkt: atomar (radioaktive Schwebstoffe), biologisch (Keime, Sporen) und chemisch (Gase, Reizstoffe). Technisch arbeiten dafür in der Regel zwei Stufen zusammen:

• Ein Partikelfilter (Schwebstofffilter) hält feinste Stäube und Schwebstoffe zurück – das deckt den atomaren und biologischen Teil ab.
• Ein Aktivkohlefilter bindet Gase und chemische Stoffe – die chemische Komponente.

Welche Filterleistung sinnvoll ist, hängt von der angestrebten Schutzklasse ab. Für einen Grundschutz genügt weniger als für einen ausgewiesenen ABC-Schutz – die Zusammenhänge ordnet der Beitrag Schutzraum-Kosten und Schutzklassen ein.

Das Prinzip Überdruck – einfach erklärt

Stellen Sie sich einen Luftballon vor: Solange innen mehr Druck herrscht als außen, kann von außen nichts hineinströmen. Genau so funktioniert ein Schutzraum mit Überdruck. Der Druckunterschied ist gering und für die Menschen im Raum nicht spürbar – aber er reicht aus, damit selbst an Türdichtungen und Leitungsdurchführungen die Strömung immer nach außen zeigt. Ohne Überdruck wäre jede noch so kleine Undichtigkeit ein Einfallstor. Mit Überdruck wird sie zur harmlosen Austrittsstelle.

Das erklärt auch, warum Dichtheit und Lüftung untrennbar zusammengehören: Die Stahltür mit umlaufender Dichtung und sauber abgedichtete Durchführungen sind die Voraussetzung dafür, dass sich der Überdruck überhaupt halten kann.

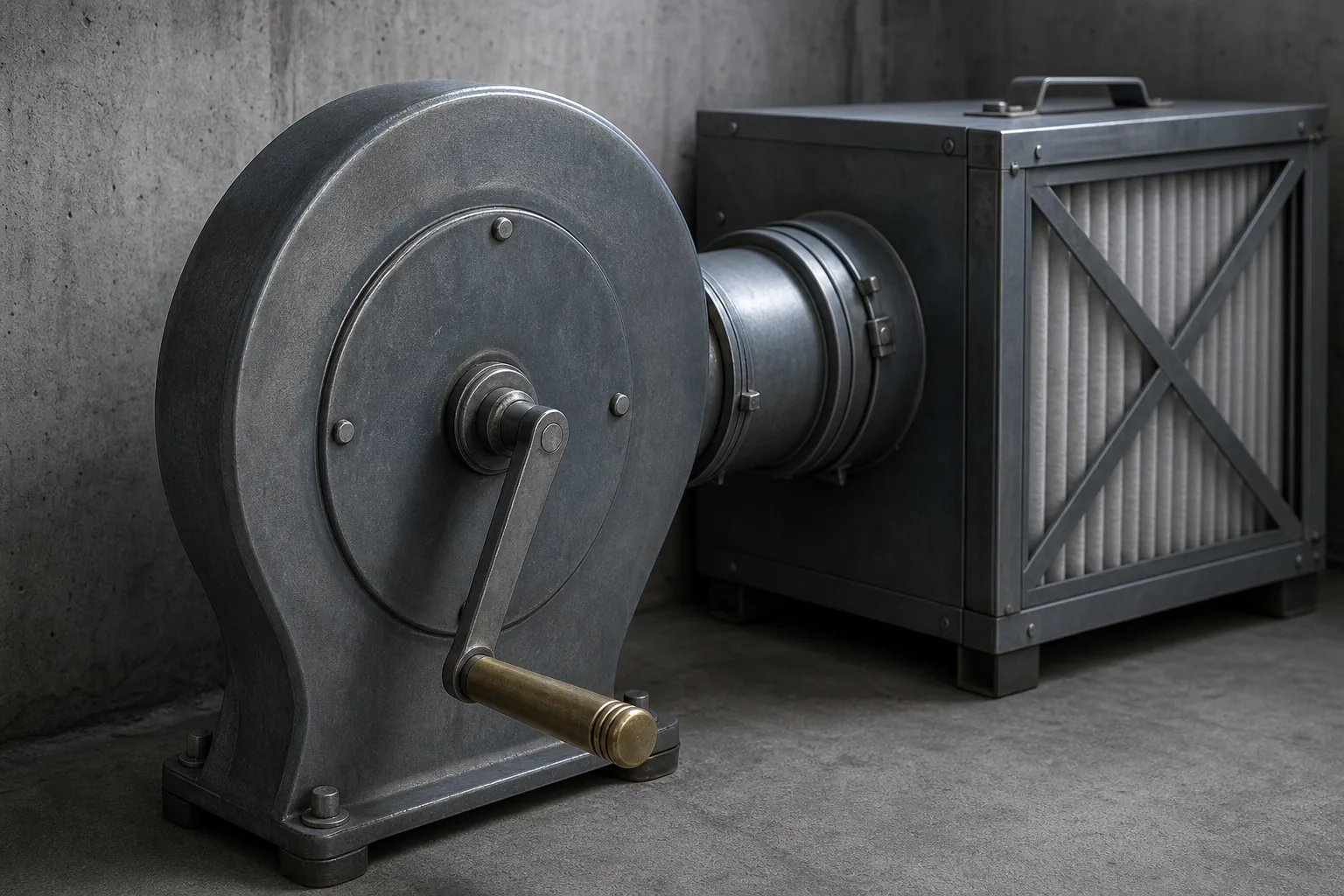

Strom weg? Die Lüftung muss von Hand laufen

Eine zentrale Anforderung, die in günstigen Lösungen gern fehlt: Die Lüftung darf nicht allein vom Strom abhängen. Fällt das Netz aus – und genau das ist ein typisches Szenario –, muss sie sich weiter betreiben lassen, notfalls mit einer Handkurbel. Eine Lüftung, die ohne Strom stillsteht, macht den ganzen Schutzraum im entscheidenden Moment wertlos.

Die elektrische Versorgung der Technik ist deshalb ein eigenes, wichtiges Thema – wie Notstrom, Wasser und Vorrat zusammenspielen, behandelt der Beitrag Notstrom, Wasser & Vorrat.

Wartung: der Teil, den viele vergessen

Ein Filter ist ein Verschleißteil. Er erfüllt seine Aufgabe nur, solange er funktionstüchtig ist – und das heißt: Er muss geprüft und nach Vorgabe getauscht werden. Eine Filteranlage, die zehn Jahre unberührt in der Ecke steht, gibt im Ernstfall keine Sicherheit, sondern eine trügerische.

Deshalb gehören drei Dinge zum verantwortungsvollen Betrieb: regelmäßige Sichtprüfung, der Filterwechsel nach Herstellervorgabe und ein gelegentlicher Funktionstest des Handbetriebs. Diese Wartung ist überschaubar – wir bieten sie auf Wunsch als festen Service an, damit die Anlage einsatzbereit bleibt, ohne dass Sie daran denken müssen.

Wie groß muss die Lüftung sein?

Die richtige Auslegung richtet sich nach der Personenzahl und der geplanten Aufenthaltsdauer: Je mehr Menschen und je länger, desto mehr gefilterte Frischluft pro Stunde wird benötigt. Eine zu klein dimensionierte Anlage ist genauso ein Problem wie eine zu große – deshalb gehört die Auslegung in fachkundige Hände und nicht in eine Pauschalformel. Im Rahmen der Planung berechnen wir den tatsächlichen Bedarf für Ihren Raum.

Konkret fließen drei Größen in die Berechnung ein: die Zahl der Personen, für die der Raum ausgelegt ist, die angestrebte Aufenthaltsdauer und das Raumvolumen. Aus diesen Werten ergibt sich die nötige Luftleistung der Anlage. Wichtig ist, dass beim Handbetrieb dieselbe Mindestleistung erreichbar bleibt – denn eine Lüftung, die nur mit voller elektrischer Leistung ausreicht, hilft im Stromausfall wenig. Deshalb planen wir die Anlage so, dass auch der Notbetrieb die Grundversorgung sicherstellt. Eine ehrliche Auslegung plant also nicht für den Idealfall, sondern für den Ernstfall – das ist der Unterschied zwischen einer Anlage auf dem Papier und einer, die im entscheidenden Moment trägt.

Drei Situationen, in denen die Lüftung den Unterschied macht

Theorie wird greifbar, wenn man sie an konkreten Lagen durchspielt. Drei typische Szenarien zeigen, warum jede der beschriebenen Funktionen ihren Sinn hat.

Längerer Stromausfall. Das wahrscheinlichste Szenario überhaupt. Hier zählt nicht der teuerste Filter, sondern die simple Frage: Läuft die Lüftung ohne Strom weiter? Mit Handbetrieb bleibt der Raum nutzbar, ohne wird er innerhalb von Stunden zum Problem. Diese eine Eigenschaft entscheidet im Alltag öfter als jede andere.

Schadstoffe in der Umgebungsluft. Ein Brand, ein Unfall mit Gefahrgut, Reizgase in der Nähe – Lagen, in denen draußen die Luft nicht mehr atembar ist. Jetzt zeigt sich der Wert von ABC-Filter und Überdruck: Die Zuluft wird gereinigt, und der Überdruck verhindert, dass durch Ritzen etwas hereinzieht. Ein nur „dichter“ Raum ohne diese Technik bietet hier keinen verlässlichen Schutz.

Längerer Aufenthalt mit mehreren Personen. Je mehr Menschen, desto schneller ist die Luft verbraucht. Hier entscheidet die richtige Dimensionierung: Eine sauber ausgelegte Anlage liefert kontinuierlich genug gefilterte Frischluft, damit der Aufenthalt über Stunden oder Tage erträglich bleibt.

Man erkennt das Muster: Es gibt nicht die eine wichtigste Funktion. Handbetrieb, Filter, Überdruck und richtige Größe greifen ineinander – fehlt eines, bricht der Schutz an genau der Stelle.

Worauf Sie bei der Technik achten sollten

Wenn Sie ein Angebot prüfen, helfen diese Punkte, Qualität von Sparlösung zu unterscheiden:

• Handbetrieb möglich – funktioniert die Lüftung auch ohne Strom?
• Zweistufige Filterung – Partikel- und Aktivkohlefilter?
• Überdruck – ist ein Überdruckventil vorgesehen?
• Wartbarkeit – sind Filter zugänglich und tauschbar?
• Dichtheit – sind Tür und Durchführungen sauber abgedichtet?

Fehlt einer dieser Punkte, ist Vorsicht geboten – meist wird genau hier gespart. Mehr dazu, wo man sparen darf und wo nicht, steht im Beitrag Schutzraum im Keller bauen.

Ihr nächster Schritt

Die Lüftung ist der Punkt, an dem sich Qualität entscheidet – und genau deshalb beraten wir hier besonders sorgfältig. Einen Überblick über alle Leistungen gibt die Seite Privat-Schutzräume. Auch im gewerblichen Maßstab gelten dieselben Prinzipien – mehr dazu unter Gewerbliche & öffentliche Schutzbauten. Für die passende Auslegung Ihres Schutzraums vereinbaren Sie ein kostenloses, vertrauliches Erstgespräch oder starten mit unserer Checkliste.

Ein Schutzraum schützt nicht durch dicke Wände allein, sondern durch die Luft, die in ihm bleibt – sauber, sicher und unter leichtem Überdruck.
